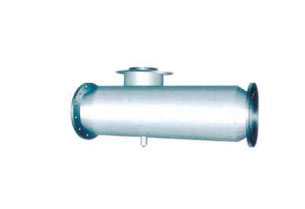

SQS系列汽水混合器

详细介绍

◎产品简介

　　SQS系列汽水混合器是新型节能环保产品，它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热效率高等特点，被广泛地应用在生活用热水、生产用热水及热水除氧等系统中。长期运行实践证明，该产品使用效果良好。

◎结构及原理

　　该混合器主要由喷管、壳体、网板等部分组成。
　　被加热水通过呈拉伐尔状的喷管时，蒸汽从喷管外侧通过管壁上许多斜向小喷头喷入水中，两者在高速流动中瞬间良好混合，以达到加热的目的。调节蒸汽侧阀门，就可得到所需温度的热水。

　　表－Ⅰ及表－Ⅱ分别列出开式系统和循环系统在额定进水流量及蒸汽为0.4M P a下，不同加热温度与蒸汽消耗量的关系，供用户选择加热器和复核汽源时参考。（说明：蒸汽压力0.4MPa不一定是加热器运行的工况条件）。

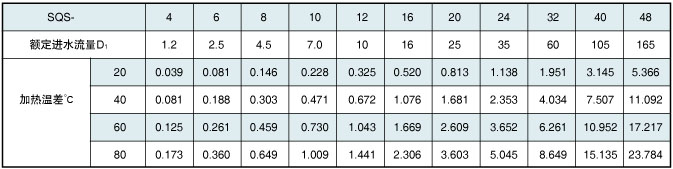

开式系统蒸汽消耗量表
（饱和蒸汽压力为0.4MPa)

表－Ⅰ　　单位：t/h

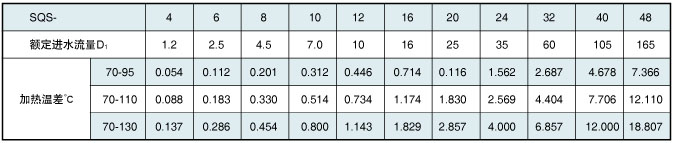

循环系统蒸汽消耗量表
(饱和蒸汽压力为0.4MPa)

表－Ⅱ　　单位：t/h

　　注：表－Ⅰ、表－Ⅱ中0.4MPa蒸汽不一定是本产品的使用条件。本设备的使用条件见后。

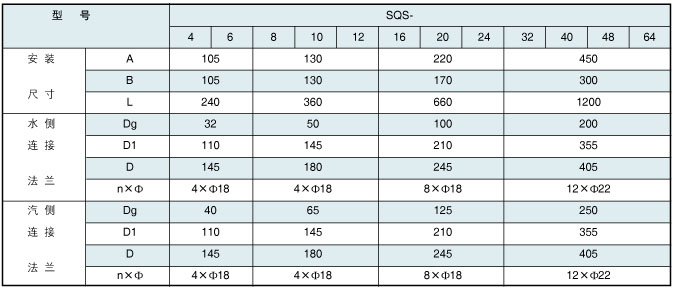

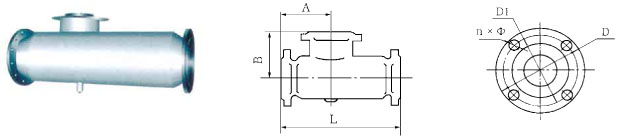

◎外形尺寸
